Examen Architecture des Ordinateurs Test 09

EXAMEN ARCHITECTURE DES ORDINATEURS TEST  09

Sujet d'examen Logique sequentielle, compteur, decompteur, multiplexeurs 20pts

Exercice 1: Bascules (07pts)

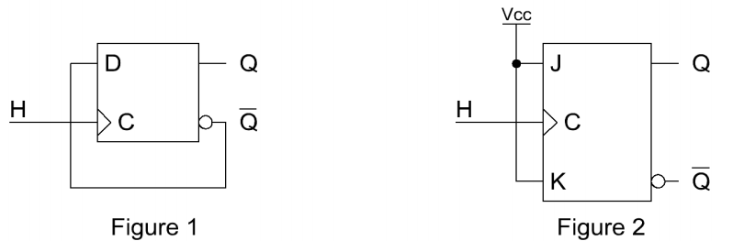

Après avoir rappelé les tables de vérité des bascules D et JK, synchronisées sur front montant, donnez le chronogramme des sorties Q de chacune des bascules câblées ci- dessous en fonction d’une entrée d’horloge H.

pandacodeur architecture des ordinateurs pdf

Sachant que le bus d’adresse du processeur est de 16 bits avec un alignement à l’octet, quelleest la taille de l’espace mémoire maximum que celui-ci peut adresser ?
1. Quelles solutions existent pour adresser une plus grande zone mémoire ?
2. Où sont effectués les calculs ?
3. A quoi servent les registres suivants du processeur :
i. PC/IP (ou CO/PI), ii. IR (ou RI), iii. SP (ou PP), iv. Accumulateur
4. Quelle tâche réalise le séquenceur dans un processeur ? l'ordonnanceur ?

Exercice 2 : (Multiplexeur : MUX pour les intimes ) 05pts


Soit la fonction : S(uvtz)=(u+v).(t+z )

1) Donner la table de vérité de cette fonction (S).

2) Réaliser cette fonction à l’aide d’un multiplexeur à 3 bits d’adresses (uvt).

3) Réaliser cette fonction à l’aide d’un multiplexeur à 2 bits d’adresses (uv).





Probleme : Compteur et Decompteur  8pts

1) On souhaite réaliser un compteur qui puisse dénombrer les articles circulant sur une bande de convoyeur. On utilise une cellule photo électrique couplée à une source lumineuse pour produire une impulsion à chaque fois qu’un article coupe le faisceau. Ce compteur doit pouvoir compter jusque 1000 articles. Combien faut-il de bascules au compteur ? 1pt

2) Un compteur binaire 4 bits est à l’état ”0000” quand arrive les impulsions d’horloge. Quelque temps après, on arrête les impulsions d’horloge et on lit l’état ”0101” sur les différentes sorties du compteur. Dites combien d’impulsions ont été délivrées au compteur. 1pts

3) Etudier et donner le schéma du décompteur asynchrone modulo 10 avec des bascules JK. 3pts

4) Modifier le schéma du décompteur asynchrone modulo 10 precedent pour avoir un décompteur asynchrone réalisant le cycle suivant :  9 – 8 – 7 – 6 – 5 – 4 – 9. 3pts

CORRECTION :
