Examen Architecture des Ordinateurs Test 27
EXAMEN ARCHITECTURE DES ORDINATEURS TEST 27
Sujet d'examen CONVERSION, multplixeurs, logique combinatoire, boolr, bscule t, memoire, montage, led, table de verite 20pts
Exercice1 : Boolr 4PTS

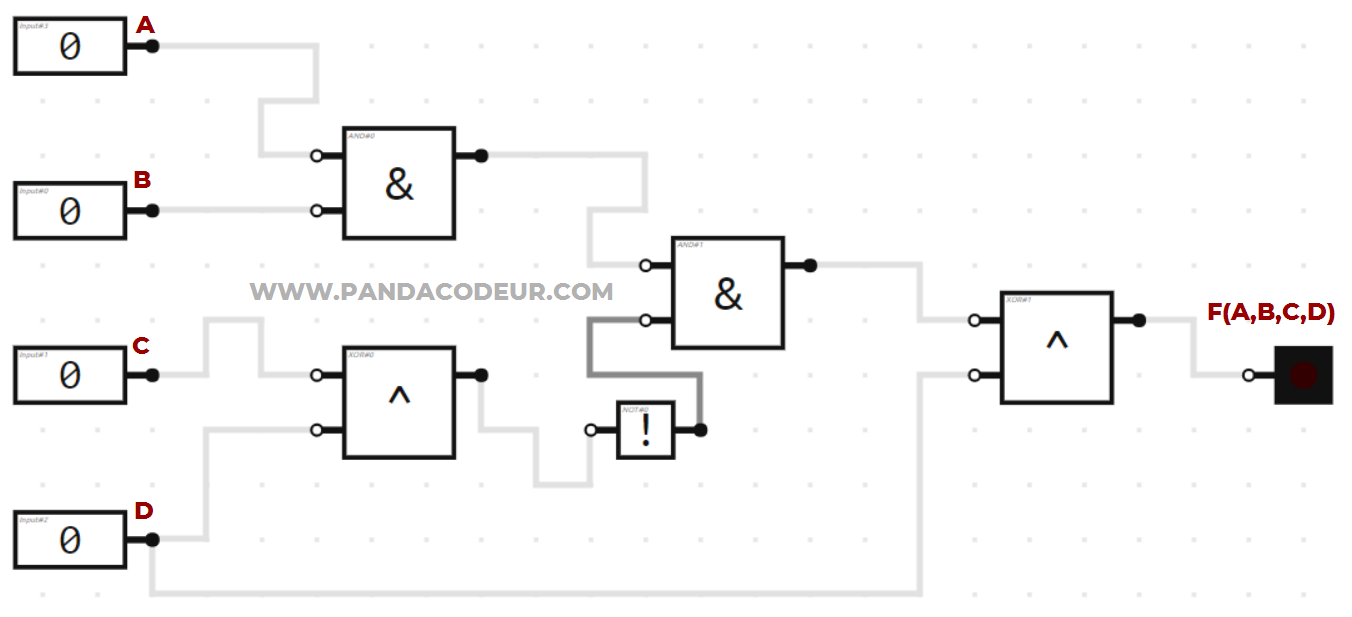

Soit le montage realiser avec le simulateur BOOLR :
- Qu'est ce que BOOLR ?
- Donner l'equation logique de ce montage.
- Tracer la table de verite de ce montage puis donner la fonction f(A, B C, D) de ce montage.
- Dans quelle situation la LED s'allume t-elle ?
- Donner le schema logique de ce circuit en utilisant des portes Americaine.
- Donner l'equation simplifie de cette fonction en forme normale Conjonctive.
Exercice 2 : Géneralité 8PTS
- Définition : Codeur, Décodeur, Multiplexeur, DMA, 0,75pt
- Pourquoi-utilise-t-on les mémoires caches ? Donnez le schéma complet de la DMA 0,5p
- Qu’est-ce que le code d’instruction ? Dessinez la hiérarchie types de mémoire.
- Quelles sont les principales différences entre une RAM et une ROM ? ou utilise-t-on la ROM ?
- Classer les mémoires suivantes par taille et par rapidité, RAM, registres, disque dures, ROM, Caches.
- A quoi servent les registres suivants du processeur : PC (Program counter) ou IP (Instruction Pointer), IR (Instruction register), Acc (l’Accumulateur)
- Ou est-ce le processeur effectue les calculs ?
- Un ordinateur peut démarrer sans BIOS (Vrai ou Faux) ?
- Le registre PC stocke l'instruction en cours exécution ( Vrai ou Faux ) ?
- Le registre d'instruction stocke l'adresse de l'instruction en cours d'exécution ( Vrai ou Faux) ?
- L'accumulateur est un registre de l'unité arithmétique et logique (Vrai ou Faux) ?
- Le décodeur est un circuit de l'Unité de Commande (Vrai ou Faux) ?
- . En addition complément à 2, la retenue est ignorée (Vrai ou Faux) ?
- La mémoire cache est plus rapide d'accès que les registres (Vrai ou Faux) ?
- Un Multiplexeur 4 vers I retourne en sorti une entrée prise parmi 4 à l'aide de 2 bits de contrôle. (Vrai ou Faux) ?
- Quelles sont les opérations réalisables sur dans une mémoire ?
- Un processeur est un circuit constitué de : (a) d'une unité arithmétique et logique, d'une unité de commande et des unités d'entrée/sortie. (b) d'une unité arithmétique et logique, d'une unité de commande et des unités d'entrée/sortie. (c) d'une unite arithmetique et logique et d'ans uité de commande. (d) d'une unité arithmétique et logique, d'une unité de commande et du bus.
- La mémoire cache est : (a) Une mémoire de petite taille moins rapide que la mémoire principale (b) Une mémoire de petite taille plus rapide que la mémoire principale. (c) Une mémoire de grande taille plus rapide que la mémoire principale. (d) La mémoire la plus rapide utilisée par un processeur.
- Un disque dur magnétique : (a) est le cerveau de l'ordinateur. (b) est une mémoire de stockage de masse constituée de plusieurs plateaux et têtes de lecture/écriture. (cest une mémoire vive de stockage de masse.
- Un bus : (a) est PDA doté de capacités téléphoniques. (c) Le connecteur qui relie les différents composants d'un micro-ordinateur. (d) Une unité de mesure de la vitesse de rotation d'un DVD-ROM
- La mémoire morte d'un ordinateur contient : (a) le système d'exploitation. (b) les fichiers utilisateurs, (c) le BIOS. (d) le Bus.
- Qu'est-ce que le pointeur de programme ou PC? : (a) Un registre (b) un périphérique (c) un programme (d) un ordinateur.
- Différence entre circuit combinaire et séquentiel : (a) Retro-action (b) Portes logiques (c) Décodeurs et multiplexeurs (d) memorisation.
Exercice 3 : Bascules 4PTS
le but de cet exercice est de créer un compteur sur 4 bits à partir de bascules D qui commence à 1 et qui suit cette suite logique :
– si le nombre est pair, on soustrait 3
– si le nombre est impair, on rajoute 5
1. donnez la séquence du compteur.
2. donnez la table de vérité des états futurs.
3. simplifiez les équations et faites le schéma technologique.
Exercice 4 : 4pts Memoire
La mémoire flash est une mémoire à semi-conducteurs, petite, plate et réinscriptible que l'on retrouve generalement a un prix tres abordables sur le site PandaCodeur . À la différence de la mémoire vive, elle peut conserver les données enregistrées même lorsqu'elle n'est plus alimentée électriquement. La forme de mémoire flash la plus répandue est la Nand (NON-ET) lancée en 1989. Pour un expose sur l’architecture internes d’un Ordinateurs les étudiants du Groupe GENIUS acheté une mémoire flash La capacité d’une mémoire est 16k x 32.
- Indiquer le nombre de mots qu’elle peut stoker
- Donner le nombre de bits par mot
- Donner le nombre de cellules (cases) contenues dans la mémoire
- Indiquer le nombre total d’adresses différentes
