On dispose de plusieurs memoires RAM (´ M1) ayant une capacite de 2MB avec un bus de donn´ ee de 4 bits,´ une entree´ CS et une entree´ WE. On desire r´ ealiser une RAM (´ M2) ayant une capacite de 4MB. Le bus de´ commande et de donnee des deux RAM sont identiques.´
Calculez la taille des bus d’adresse de chaque type de RAM. La taille du bus d’adresse se détermine à partir de sa profondeur ou nombre de mots. M1 : 2MB = 2.220 bits. Combien de mots mémoire contient cette mémoire : 2MB/4 = 2.220/22 = 219. Donc la mémoire M1 possède 19 fils d’adresse. 0.5pts
M2 : 4MB = 22.220 bits. Combien de mots mémoire contient cette mémoire : 4MB/4 = 22.220/22 = 220 Donc la mémoire M2 possède 20 fils d’adresse. 0.5pts
Quel type d’assemblage doit-on réaliser pour obtenir la mémoire M2 ? Assemblage de deux mémoires M1 en série. 1pts
Combien de fil d’adresse font servir à ssélectionner (CS) les puces mémoire M1 ?
Ce sont les fils d’adresse supplementaires de M2 qui vont servir a s electionner la m´ emoire´ M1 Nous aurons donc x = 20−19 = 1 soit 1 fil. 1pts

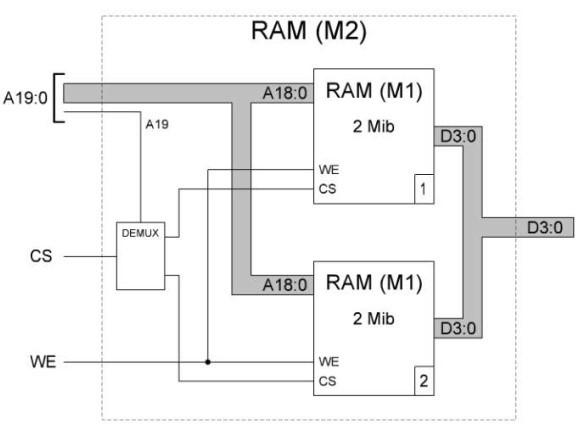

Donnez le schema de cablage. 1pts
Figure 1: Schéma de c câblage montage de deux mémoires en série.
Correction :
Par Mr Joel YK // Contact WhatsApp : 658395978
