Exercice Système D'information - Diagramme de Contexte
Partie A :si diagramme de contexte, DFD
Dans la ville de Dschang une petite entreprise (Nkilitech) offre aux universitaires la possibilité de s'abonner à un large éventail de revues hebdomadaires et mensuelles. Cette entreprise désire mettre à la disposition de ses abonnés (clients) un système électronique de gestion et de facturation de leurs abonnements. Voici une brève description des exigences de ce système : « … à tout moment, le client qui se connecte (via un identifiant et un mot de passe) au système peut choisir entre renouveler un abonnement, ajouter un nouvel abonnement, modifier son adresse, ou encore annuler un abonnement existant. Pour ajouter un nouvel abonnement, le client doit choisir le type de l'abonnement et remplir un formulaire en tapant les informations nécessaires. Pour payer ces abonnements, le service de facturation se charge d’envoyer les factures aux universités auxquelles appartiennent les clients… »

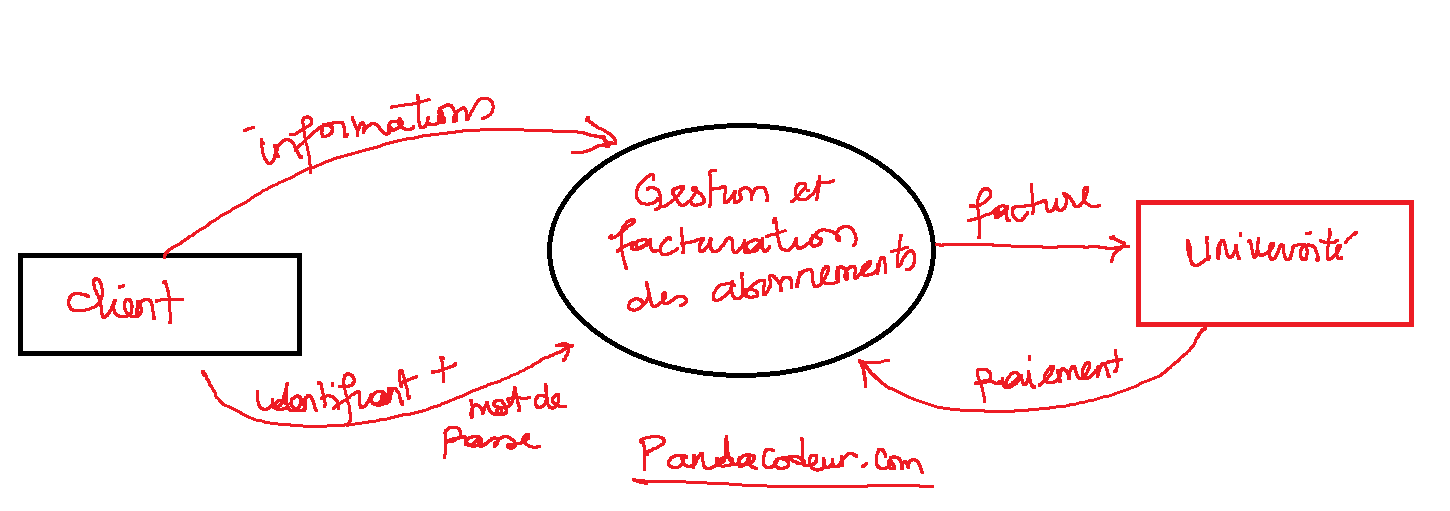

1. Proposer un diagramme de contexte pour le système décrit ci-dessus.
1. Proposer un diagramme de contexte pour le système décrit ci-dessus.
Partie B : La compagnie « Club100 » permet à des universitaires de s’abonner à toute une variété de revues hebdomadaires et mensuelles. Cette compagnie désire mettre à la disposition de ses abonnés (clients) un système électronique de mise à jour de leurs abonnements. Voici une brève description des exigences de ce système : « … à tout moment, le client qui se connecte au système peut choisir de renouveler un abonnement, d’ajouter un nouvel abonnement, de modifier son adresse, ou encore d’annuler un abonnement existant. Le montant dû ou le montant à rembourser (selon le cas) est immédiatement calculé et envoyé au département de facturation qui se charge d’envoyer les factures ou les chèques de remboursement aux clients… »

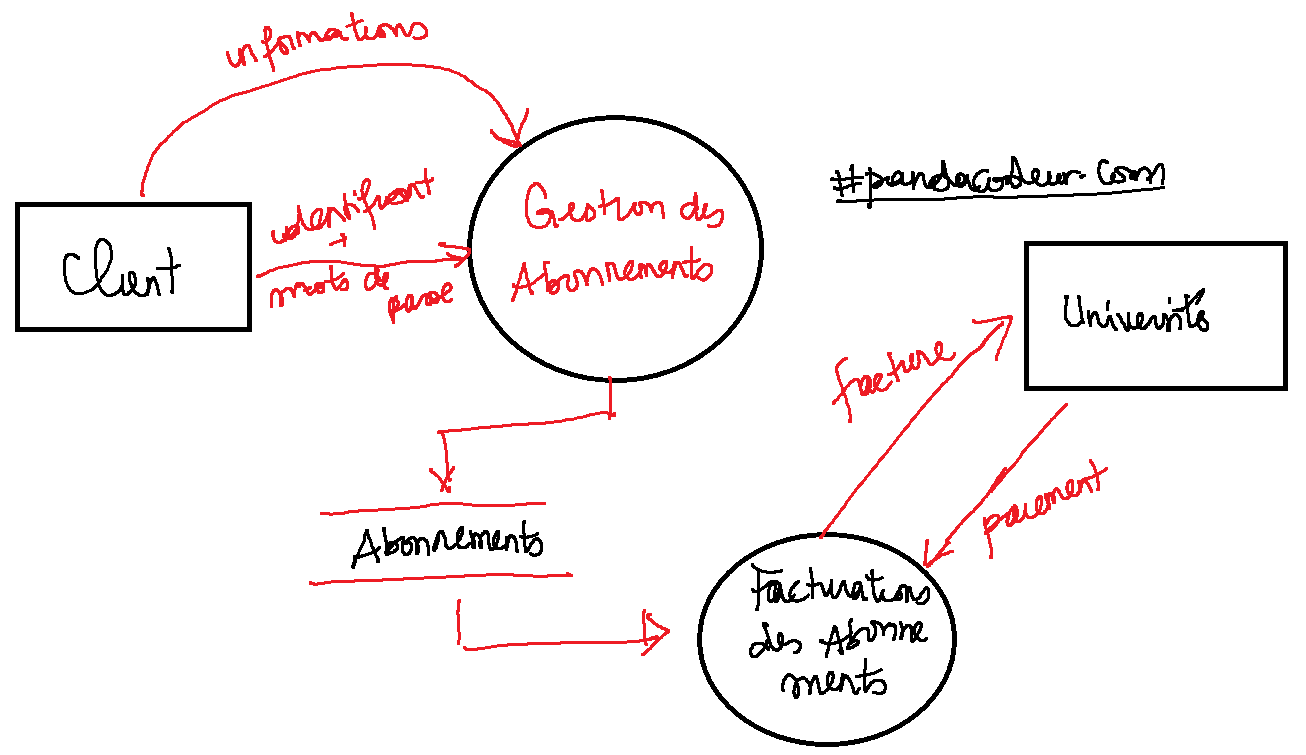

- Proposer une DFD-1 pour le système décrit ci-dessus.
